روش نقشه خوانی الکتریکی L90

در ادامه سلسله مقالات روش نقشه‌‌ خوانی الکتریکی مدار خودرو‌های مختلف و پس از آشنایی با روش نقشه‌خوانی خانواده پژو – سمند ، خانواده پراید شامل پراید‌های قدیمی و پراید‌های جدید، تیبا و ساینا در این مقاله به روش نقشه خوانی الکتریکی L90 از خودرو‌های متداول در ایران یعنی و از محصولات شرکت رنو پرداخته میشود.

نقشه‌‌‌های الکتریکی L90

خودرو L90 که به نام لوگان در بازار جهانی شناخته می‌شود و در بازار ایران تندر 90 نامیده شده است دارای دو نوع از نقشه‌های الکتریکی است. این نقشه‌ها شامل نقشه‌های شماتیک و ترکیب از نقشه‌های جانمایی (Installing) و دسته سیم (Wiring) است.
باتوجه‌به اینکه نقشه‌های شماتیک برای تحلیل مدارها استفاده بیشتری دارند ابتدا این نقشه‌ها مورد بررسی قرار خواهد گرفت. اگر تفاوت نقشه‌های شماتیک و محل نصب را نمی‌دانید به مقاله روش نقشه‌خوانی خانواده پژو – سمند مراجعه کنید

نقشه‌های شماتیک

نقشه‌های شماتیک خودرو L90 با دو مدل قبلی یعنی خانواده پراید و خانواده پژو بسیار متفاوت به نظر می‌رسد. شکل 1 نمونه‌ای از نقشه‌های شماتیک تندر 90 را نشان می‌دهد.

نمای کلی نقشه شماتیک L901- نماد نقشه شماتیک 2- نام دسته نقشه 3-سال تولید خودرو 4- خانواده خودرو 5- محل درج نقشه
شکل 1- نمای کلی نقشه شماتیک L90

خانواده خودرو و نوع آن

برای جلوگیری از بررسی اشتباه نقشه‌ها در زمان عیب‌یابی، در قسمت بالایی نقشه نوع خانواده خودرو و نوع آن مشخص می‌شود. (شماره 2 و 4) به‌عنوان نمونه این خودرو در خانواده X90 (شماره 4) بوده و نوع موتور آن از نوع انژکتوری بنزینی Ess (شماره 2) است. شکل 2 جدول مخفف‌های مرتبط با این دو بخش را نشان می‌دهد.

جدول کدهای معرفی مشخصات نقشه الکتریکیشکل 2- جدول کدهای معرفی مشخصات نقشه الکتریکی

به‌عنوان‌مثال اگر بالای نقشه به‌صورت شکل 3 باشد خواهیم داشت.

 نمونه تشخیص اطلاعات نقشه مربوطه شکل 3- نمونه تشخیص اطلاعات نقشه مربوطه

این نقشه مربوط به روشنایی چراغ مه‌شکن در خانواده‌های F90-L90-K90 ( به‌صورت کلی X90 ) که در سال 2006 تولید شده  قابل‌استفاده است.

نحوه پیداکردن شروع مسیر برق 12 ولت

برخلاف نقشه‌های قبلی در نقشه‌‌ های الکتریکی L90 معمولاً نشانه‌ای از باتری ملاحظه نمی‌شود. به مدار شکل 4 که مربوط به سیستم شارژ و استارت است توجه کنید.

مدار شارژ و استارت L90 بنزینی1- استارت 2- آلترناتور 3- صفحه نشان‌دهنده (پشت آمپر)
شکل 4- مدار شارژ و استارت L90 بنزینی

همانطور که مشاهده می‌شود ارتباط بین سوئیچ و باتری و صفحه نشان‌دهنده‌ها در این مدار مشخص نیست بلکه برای دریافت مسیر آن باید به بخش صفحه نشان‌دهنده‌ها و ارتباط الکتریکی آن مراجعه کرد

  •  دسته سیم

هر سیم با دو کد مشخص می‌شود یکی مربوط به رنگ سیم و دیگری مربوط به کد دسته سیم است. تمامی کدها در فایل ضمیمه در همین مقاله قرار داده شده است. شکل 5 بررسی سیم را نشان می‌دهد.

بررسی رنگ و کد دسته سیم1- رنگ سیم 2- کد دسته سیم
شکل 5- بررسی رنگ و کد دسته سیم

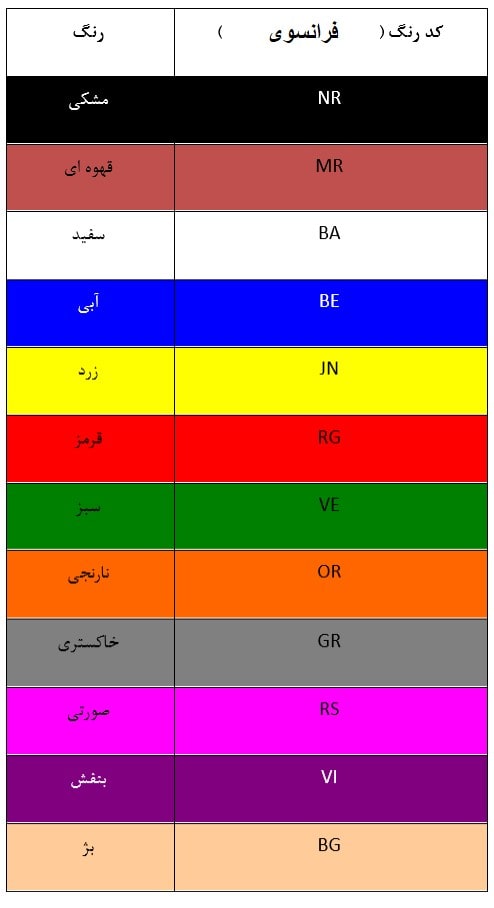

رنگ دسته سیم بر اساس حروف فرانسوی نام‌گذاری شده است. شکل 6 این جدول را نشان می‌دهد.

جدول کد رنگ‌ها شکل 6- جدول کد رنگ‌ها در نقشه خوانی الکتریکی L90

بر اساس جدول شکل 6 کد BA رنگ سفید را نشان می‌دهد و با مراجعه به جدول معرفی کد دسته سیم مشاهده می‌شود کد 2A (شکل 5)مربوط به مدار تحریک سیستم شارژ است.

فیوزها

بسیاری از مدارها از فیوز شروع می‌شود. ارتباط باتری با جعبه فیوز را باید در نقشه فیوزها پیگیری کرد. شکل 7 نحوه نمایش فیوز و مشخصات آن را نشان می‌دهد.

فیوز و مشخصات آنشکل 7- فیوز و مشخصات آن در نقشه خوانی الکتریکی L90

به‌عنوان نمونه کد این فیوز F10 بوده و شدت جریان پیوسته آن 10A است. این فیوز در جعبه فیوز با کد 1016 قرار گرفته است. دو کانکتور با رنگ‌های سیاه (NO) روی آن قرار دارند. یک سر فیوز F10 به پین E10 یک کانکتور و سر دیگر آن به پین S10 متصل شده است.

توجه: گاهی برای پرهیز از آشفتگی مدار و نشان‌دادن بهتر سیم‌کشی یک قطعه چند بار ترسیم می‌شود. به‌عنوان‌مثال در شکل 8، جعبه فیوز با کد 1016 دو بار ترسیم شده است.

بررسی فیوز در مدارشکل 8- بررسی فیوز در مدار در نقشه خوانی الکتریکی L90

در واقع دو سیم از پایه خروجی جعبه فیوز F10 ،یکی به دسته سیم با کد CPD و رنگ سیم بنفش و دیگری در دسته سیم CPG و به رنگ سفید خارج شده است.

کانکتور

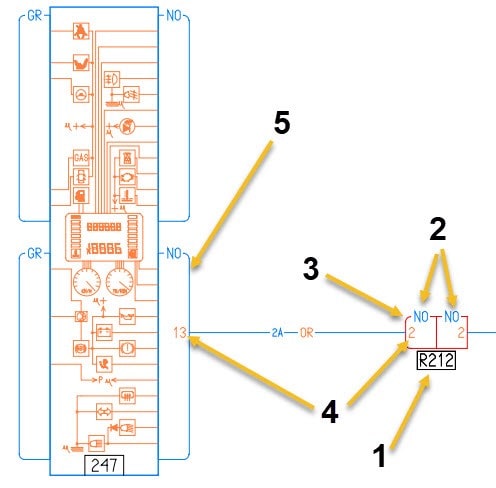

شکل عمومی کانکتور چه در مسیر دسته سیم قرار گرفته باشد و چه روی قطعه نصب شده باشد به‌صورت شکل 9 است.

مشخصات کانکتور 1- کد کانکتور دسته سیم 2- کد رنگ کانکتور 3-نشانه کانکتور مادگی 4- شماره پایه سیم در کانکتور 5- کانکتور روی قطعه
شکل 9- مشخصات کانکتور در نقشه خوانی الکتریکی L90

نکته: معمولاً کانکتور به‌صورت یک مستطیل کشیده می‌شود اگر یکی از گوشه‌های این مستطیل انحنا داشته باشد نشانه مادگی بودن آن کانکتور است

  • نقشه‌های محل نصب

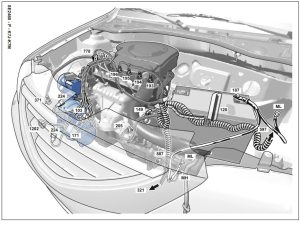

این خودرو همانند نقشه‌های تیبا دارای نقشه مجزا برای دسته سیم‌ها نمی‌باشد. بلکه نقشه‌های دسته سیو و محل نصب به‌صورت ترکیبی روی خودرو معرفی شده‌اند. شکل 10 نمونه‌ای از این نقشه‌ها را نشان می‌دهد.

نمونه نقشه دسته سیم و محل نصب قطعاتشکل 10- نمونه نقشه دسته سیم و محل نصب قطعات

توجه آنچه در سلسله مقاله‌های روش نقشه‌خوانی الکتریکی می‌آید فقط شیوه خواندن نقشه‌ها است. تحلیل اینکه مدار چگونه کار می‌کند در مقاله‌های دیگری بررسی خواهد شد
فایل نقشه‌‌ الکتریکی L90 را میتوانید در همین صفحه دانلود کنید.

فایل دانلود⇐L90 wiring diagram
