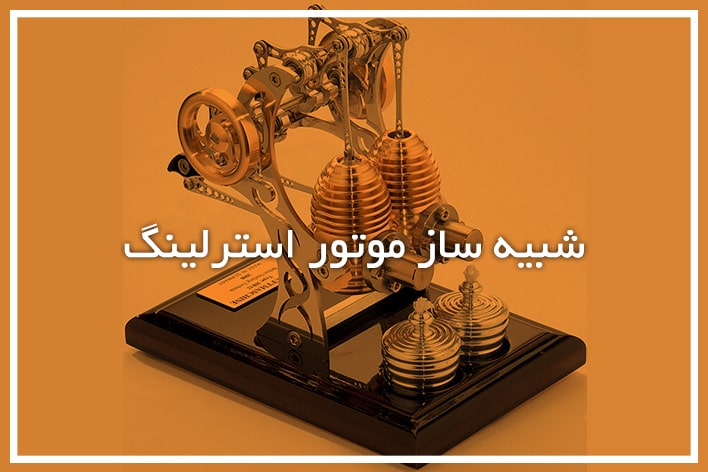

شبیه ساز موتور استرلینگ

*جهت مشاهده بهتر صفحه شبیه سازهای مکانیک لطفا از کامپیوتر دِسکتاپ یا لپ تاپ استفاده کنید.

این موتور توسط استرلینگ اسکاتلندی در سال 1816 اختراع شد. این موتور در عین سادگی بسیاز ایمن است چرا که خطر انفجار بویلر در موتورهای بخار را حذف کرده است. این موتور در مواردی مانند فنها و پمپها به موفقیتهایی دست یافت ولی با ظهور موتورهای الکتریکی ارزان قیمت کمتر استفاده شد. با این وجود و با توجه به این حقیقت که این موتور می تواند با هر نوع منبع گرمایی کار کند گزینه مهمی برای جایگزینی موتورهای دیگر است.

موتور استرلینگ یک سیستم کاملا بسته است که با گاز کار می کند مانند هوا، هلیوم و یا هیدروژن. گاز بصورت مستمر در نقاط مختلف گرم یا سرد می شود. در نوع دو پیستونه، یک سیلند سرد نگه داشته می شود در حالیکه بصورت همزمان سیلندر دیگر گرم می شود.

انبساط

مقدار قابل توجهی گاز به سیلندر گرم وارد می شود.با انبساط گاز پیستون به حرکت در می آید.

انتقال

گاز منبسط می شود، هنوز مقداز زیادی از گاز در سیلندر گرم می باشد. مومنتوم فلایویل باعث دوران میل لنگ در 90 درجه بعدی می شود.

انقباض

مقدار زیادی از گاز منبسط شده وارد سیلند سرد می شود، گاز سرد و منقبض شده و هر دو پیستون را به حرکت در می آورد.

انتقال

گاز منقبض شده هنوز در سیلندر سرد می باشد. مومنتوم فلایویل میل لنگ را در 90 درجه بعدی به حرکت در می آورد تا گاز به داخل سیلندر گرم بر گشته و سیکل کامل گردد.
