نحوه نام‌گذاری بلبرینگ‌ها و رولبرینگ‌ها

نحوه نام‌گذاری بلبرینگ‌ها و رولبرینگ‌ها به چه صورت انجام می پذیرد؟ شکل 1 نشان می‌دهد که بر روی بخش جانبی رینگ داخلی یا بیرونی بلبرینگ‌ها یا رولبرینگ‌ها عباراتی درج می‌شود که مکانیزم نام‌گذاری بلبرینگ یا رولبرینگ گفته می‌شود که از طریق تفسیر این عبارات می‌توان به برخی خصوصیات فنی بلبرینگ یا رولبرینگ موردنظر دست یافت.

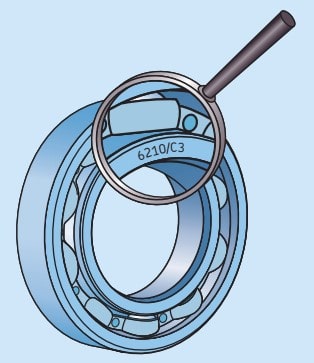

شکل 1-عبارات درج شده بر روی بلبرینگ‌ها و رولبرینگ‌ها

ساختار عباراتی که می‌تواند بر روی رینگ داخلی یا بیرونی بلبرینگ یا رولبرینگ درج شود و سیستم نام‌گذاری نامیده می‌شود، مطابق شکل 2 است.

شکل 2-ساختار سیستم نام‌گذاری بلبرینگ‌ها و رولبرینگ‌ها

ساختار جامع مکانیزم نام‌گذاری بلبرینگ‌ها و رولبرینگ‌ها مطابق شکل 3 است.

ساختار جامع مکانیزم نام‌گذاری بلبرینگ‌ها و رولبرینگ‌ها

6.6

6.5

6.4

6.3

6.2

6.1

تفسیر موارد درج شده به شرح ذیل است:
1: پیشوند
2: نام‌گذاری اصلی
3: پسوند طراحی داخلی
4: پسوند طراحی بیرونی(آب‌بندها، شیار خار حلقوی و غیره)
5: پسوند طراحی قفسه
6.1: پسوند نوع جنس و عملیات حرارتی
6.2: پسوند تلرانس، لقی، پیش‌بار، دوران بدون صدا
6.3: پسوند انطباق مجموعه بلبرینگ‌ها و رولبرینگ‌ها
6.4: پسوند پایداری بلبرینگ یا رولبرینگ
6.5: پسوند روانکاری
6.6: پسوند انواع و تنوع‌های دیگر
پیشوند:
برخی پیشوندهایی که بر روی رینگ داخلی یا رینگ خارجی بلبرینگ‌ها و رولبرینگ‌ها درج می‌شود به شرح ذیل می‌باشد:
S: جنس بلبرینگ یا رولبرینگ از فولاد ضدزنگ (Stainless Steel) است.
F: رینگ خارجی دارای فلانچ است.
N: این رولبرینگ دارای دو شیار روی رینگ داخلی است که نگهدارنده قفسه و غلتک‌ها می‌باشد و رینگ خارجی کم اصطکاک و کم صدا است.
NJ: این رولبرینگ دارای دو شیار روی رینگ بیرونی و یک شیار روی رینگ داخلی است که قادر به راهنمایی محور در یک جهت است.
NU: این رولبرینگ دارای دو شیار روی رینگ خارجی و یک رینگ داخلی کم اصطکاک و کم صدا است.
NUP: رولبرینگ با دو شیار روی رینگ بیرونی و یک شیار و یک واشر محافظ روی رینگ داخلی
NF: رولبرینگ با دو شیار روی رینگ داخلی و یک شیار روی رینگ خارجی
NNU: رولبرینگ با سه شیار روی رینگ خارجی و رینگ داخلی کم اصطکاک و کم صدا
HR: رولبرینگ مخروطی با قابلیت تحمل بار زیاد
HM: رولبرینگ مخروطی اینچی با قابلیت بار متوسط
JL: رولبرینگ مخروطی سری J
JLM: رولبرینگ مخروطی اینچی با قابلیت تحمل بار سبک متمایل به متوسط
L: رولبرینگ مخروطی اینچی با قابلیت بار سبک
LM: رولبرینگ مخروطی اینچی با قابلیت بار سبک متمایل به متوسط
M: رولبرینگ مخروطی اینچی با قابلیت بار متوسط
WS: بلبرینگ یا رولبرینگ کف‌گرد واشردار
بخش اصلی:
بر روی بخش جانبی رینگ داخلی یا رینگ بیرونی شماره‌ای همانند 6006 درج می‌شود که با تفسیر این عدد می‌توان به مشخصات فنی بلبرینگ یا رولبرینگ مذکور دست یافت.
سری بلبرینگ یا رولبرینگ:
جدول 1 کدهای مربوط به نوع بلبرینگ‌ها و رولبرینگ‌ها را نشان می‌دهد که در واقع یک تا سه عدد اول از عدد نام‌گذاری اصلی بلبرینگ یا رولبرینگ را پوشش می‌دهد.

جدول 1-اعداد و عبارات نشان دهنده نوع بلبرینگ‌ها و رولبرینگ‌ها

شکل	نام	کد	بلبرینگ یا رولبرینگ موجود
	بلبرینگ دوردیفه با تماس زاویه‌ای	(0)	(0)33, (0)32
	بلبرینگ خودتنظیم	1	1(1)0, 1(0)2, (1)22, 1(0)3, (1)23, 130, 139
	رولبرینگ خودتنظیم یا رولبرینگ خودتنظیم کفگرد	2	292, 293, 294, 238,248, 239, 249, 230, 240, 231, 241, 222,232, 213, 223
	رولبرینگ مخروطی	3	329, 320, 330, 331, 302, 322, 332, 303, 313, 323
	بلبرینگ شیار عمیق دوردیفه	4	4(2)2, 4(2)3
	بلبرینگ کفگرد	5	590, 591, 510, 511, 512, 532, 513, 533, 514, 534, 522, 542, 523, 543, 524. 544
	بلبرینگ شیارعمیق تک ردیفه	6	617, 627, 637, 608, 618, 628, 638, 609, 619, 639, 16(0)0, 6(1)0, 630, 6(0)2, 622, 6(0)3, 623, 6(0)4
	بلبرینگ با تماس زاویه‌ای تک ردیفه	7	708, 718, 719, 7(1)0, 7(0)2, 7(0)3, 7(0)4
	رولبرینگ کفگرد	8	811, 812, 893, 813, 874, 894, 814
	رولبرینگ کفگرد بشکه‌ای	C	29, 39, 49, 59, 69, 30, 40, 50, 60, 31, 41, 22, 32, 23
	رولبرینگ با عبارات زیر که تعداد ردیف غلتک، نوع فلانچ و غیره را نشان می‌دهد: NUP,NUPJ NU NP,NPF NJ,NJP NF,NFP NC,NCF	N	18, 28, 38, 19, 29, 39, 10, 20, 30, 31, (0)2, 12, 22, (0)3, 23, 33, (0)4
	NNU NNCL NNCF NNC NNF	NN	48, 39, 49, 69, 30, 40, 50, 60, 31, 41
		QJ	19, 10, (0)2, 12, (0)3, 23

پهنا و ارتفاع بلبرینگ‌ها و رولبرینگ‌ها :

بعد از یک تا سه عدد اول از نام‌گذاری اصلی بلبرینگ‌ها و رولبرینگ‌ها، اعداد بعدی از عدد نام‌گذاری اصلی بلبرینگ‌ها و رولبرینگ‌ها به مشخصات هندسی بلبرینگ یا رولبرینگ شامل پهنا(B یا T)، ارتفاع(H)، قطر بیرونی(D) و قطر داخلی(d) مطابق شکل 4 اشاره می‌کند.

مشخصات هندسی بلبرینگ و رولبرینگ شکل 4-مشخصات هندسی بلبرینگ‌ها و رولبرینگ‌ها

اعدادی که بیان‌کننده پهنای بلبرینگ یا رولبرینگ(B یا T) به صورت 7، 6، 5، 4، 3، 2، 1، 0 و 8 می‌باشد. این عدد نشان دهنده پهنای بلبرینگ یا رولبرینگ است به نحوی که هرچقدر این عدد بزرگتر باشد، پهنای بلبرینگ یا رولبرینگ بیشتر است و از اینرو استحکام مکانیکی بیشتری دارد بدین معنا که قابلیت تحمل بار بیشتری دارد.
این عدد در مورد بلبرینگ‌های کفگرد با H نمایش داده می‌شود که در واقع ارتفاع بلبرینگ یا رولبرینگ کفگرد را نشان می دهد و با اعداد 2، 1، 9 و 7 نمایش داده می‌شود.

قطر داخلی بلبرینگ‌ها و رولبرینگ‌ها :

دو رقم آخر از بخش اصلی نام‌گذاری بلبرینگ بیانگر قطر داخلی بلبرینگ یا رولبرینگ است که عمدتا به صورت 4، 3، 2، 1، 0، 9، 8، 7 می‌باشد. بدین ترتیب که اگر این دو عدد را در عدد 5 ضرب کنیم، قطر داخلی بلبرینگ‌ها و رولبرینگ‌ها بر حسب میلیمتر بدست می‌آید. این روش دارای استثنائاتی به شرح زیر است:
00: قطر داخلی 10 میلیمتر است.
01: قطر داخلی 12 میلیمتر است.
02: قطر داخلی 15 میلیمتر است.
03: قطر داخلی 17 میلیمتر است.
برای بلبرینگ‌ها و رولبرینگ‌ها با قطر کمتر از 10 میلیمتر یا بیشتر از 500 میلیمتر، قطر داخلی به صورت عددی و برحسب میلیمتر بر روی بلبرینگ درج می‌شود به طور مثال در مورد بلبرینگ 618/8 یعنی قطر داخلی این بلبرینگ 8 میلیمتر است یا در مورد بلبرینگ 511/530 قطر داخلی آن 530 میلیمتر است.
از طرفی بلبرینگ‌هایی که قطر سوراخ آنها دارای انحراف نسب به مقادیر استاندارد هستند به صورت تا سه رقم اعشار و بر حسب میلیمتر در انتهای بخش اصلی نام‌گذاری بلبرینگ‌ها و رولبرینگ‌ها درج می‌شود به طور مثال 6202/15.875 به معنی این است که قطر داخلی بلبرینگ برابر با 15/875 میلیمتر یا پنج هشتم اینچ است.
پسوند:
برخی پسوندهایی که بر روی رینگ داخلی یا رینگ خارجی بلبرینگ‌ها و رولبرینگ‌ها درج می‌شود به شرح ذیل می‌باشد:
CN: بلبرینگ با لقی استاندارد
C2: بلبرینگ با لقی شعاعی کمتر از CN
C1: بلبرینگ با لقی شعاعی کمتر از C2
C3: بلبرینگ با لقی شعاعی بیشتر از CN
C4: بلبرینگ با لقی شعاعی بیشتر از C3
C5: بلبرینگ با لقی شعاعی بیشتر از C4
CM: بلبرینگ با لقی مخصوص موتور الکتریکی
CS: بلبرینگ مجهز به صفحه تقویتی فولادی آببند از جنس لاستیک NBR در یک سمت
2CS: همانند CS در دو سمت بلبرینگ
CS2: بلبرینگ مجهز به صفحه تقویتی فولادی آببند از جنس لاستیک FKM در یک سمت
2CS2: همانند CS2 در دو سمت بلبرینگ
CS5: بلبرینگ مجهز به صفحه تقویتی فولادی آببند از جنس لاستیک HNBR در یک سمت
2CS5: همانند CS5 در دو سمت بلبرینگ
DDU: بلبرینگ مجهز به کاسه‌نمد آب‌بندی بدون تماس
F: بلبرینگ مجهز به قفسه فولادی ماشین‌کاری شده یا ریخته‌گری شده با مرکزیت ساچمه‌ها
FA: بلبرینگ مجهز به قفسه فولادی ماشین‌کاری شده یا ریخته‌گری شده با مرکزیت رینگ خارجی
FB: بلبرینگ مجهز به قفسه فولادی ماشین‌کاری شده یا ریخته‌گری شده با مرکزیت رینگ داخلی
G..: بلبرینگ که توسط گریس پرشده است. عبارت بعدی نشان دهنده دمای کاری گریس است و عبارات سوم به بعد هم به نوع گریس و استانداردهای های مربوطه اشاره می‌کند.
H: بلبرینگ مجهز به قفسه فولادی پرسی سخت‌کاری شده نوع قفلی
HT: بلبرینگ که با گریس با قابلیت تحمل دمای بالا پر شده است.
LLU: بلبرینگ مجهز به کاسه‌نمد آب‌بندی تماس‌دار
LHT: بلبرینگ که با گریس با قابلیت تحمل دمای بالا و پایین پر شده است.
LS: بلبرینگ مجهز به کاسه‌نمد از جنس لاستیک آکرونیتریل بوتادین(NBR) یا پلی‌اورتان(AU) با یا بدون ورق تقویتی فولادی در یک سمت
2LS: همانند LS در دو سمت
LT: بلبرینگ پر شده با گریس با قابلیت تحمل دمای پایین
M: بلبرینگ با قفسه برنجی ماشین‌کاری شده با مرکزیت ساچمه
MA: بلبرینگ با قفسه برنجی ماشین‌کاری شده با مرکزیت رینگ بیرونی
MB: بلبرینگ با قفسه برنجی ماشین‌کاری شده با مرکزیت رینگ داخلی
ML: بلبرینگ با قفسه برنجی پنجره‌ای ماشین‌کاری شده با مرکزیت رینگ بیرونی یا رینگ داخلی
MT: بلبرینگ پر شده با گریس با قابلیت تحمل دمای متوسط
N: بلبرینگ با شیار خار حلقوی
NR: بلبرینگ با شیار خار حلقوی و مجهز به خار حلقوی
P: بلبرینگ با قفسه تزریق پلاستیک از جنس پلی‌آمید 66 و تقویت شده با فایبرگلاس با مرکزیت ساچمه
PHA: بلبرینگ با قفسه تزریق پلاستیک از جنس پلی‌اترترکتون(PEEK) و تقویت شده با فایبرگلاس مرکزیت رینگ بیرونی
RS: بلبرینگ مجهز به کاسه‌نمد مجهز از جنس لاستیک آرکریل‌نیتریل بوتادین(NBR) با یا بدون ورق تقویتی فولادی در یک سمت
2RS: همانند RS در دو سمت
RSH: بلبرینگ مجهز به کاسه‌نمد با صفحه تقویتی فولادی از جنس لاستیک NBR در یک سمت
2SRH: همانند RSH در دو سمت
RSL: بلبرینگ مجهز به کاسه‌نمد کم اصطکاک با صفحه تقویتی فولادی از جنس لاستیک NBR در یک سمت
2RSL: همانند RSL در دو سمت
RS1: بلبرینگ مجهز به کاسه‌نمد با صفحه تقویتی فولادی از جنس لاستیک NBR در یک سمت
2RS1: همانند RS1 در دو سمت
RS1Z: بلبرینگ مجهز به کاسه‌نمد با صفحه تقویتی فولادی از جنس لاستیک NBR در یک سمت و صفحه محافظ در سمت دیگر
RS2: بلبرینگ مجهز به کاسه‌نمد با صفحه تقویتی فولادی از جنس لاستیک FKM در یک سمت
2RS2: همانند RS2 در دو سمت
RZ: بلبرینگ مجهز به کاسه‌نمد بدون تماس با صفحه تقویتی فولادی از جنس لاستیک NBR در یک سمت
2RZ: همانند RZ در دو سمت
TN: بلبرینگ با قفسه از جنس پلی‌آمید 66 تزریق پلاستیک با مرکزیت ساچمه
TNH: بلبرینگ با قفسه از جنس PEEK تقویت شده با فایبرگلاس تزریق پلاستیک با مرکزیت ساچمه
TN9: بلبرینگ با قفسه تزریق پلاستیک از جنس پلی‌آمید 66 و تقویت شده با فایبرگلاس با مرکزیت ساچمه
ZRN: بلبرینگ مجهز به صفحه فلزی محافظ، خار حلقوی و شیار خار حلقوی در یک سمت
Z: بلبرینگ مجهز به صفحه فلزی محافظه یکطرفه پرسی
ZZ: بلبرینگ مجهز به صفحه فلزی محافظ دوطرفه
2RSR: بلبرینگ مجهز به کاسه‌نمد دو طرفه
A: بلرینگ با تماس زاویه‌ای 30 درجه
B: بلبرینگ با تماس زاویه‌ای 40 درجه
C: بلبرینگ با تماس زاویه‌ای 15 درجه
E: بلبرینگ با تماس زاویه‌ای 25 درجه
TVP: بلبرینگ با تماس زاویه‌ای مجهز به فقسه تقویتی از جنس پلی‌آمید
M: بلبرینگ با تماس زاویه‌ای مجهز به قفسه برنجی
K: بلبرینگ خودتنظیم مجهز به سوراخ مخروطی
H: بلبرینگ خودتنظیم نافی‌دار
N: رولبرینگ با شیار مخصوص خار حلقوی
NR: رولبرینگ با شیار مخصوص خار حلقوی و مجهز به خار حلقوی
V: رولبرینگ بدون قفسه که فضای بین دو رینگ توسط غلتک به طور کامل پر شده است.
E: رولبرینگ با ظرفیت اضافی
M: رولبرینگ با قفسه برنجی
CC: رولبرینگ خودتنظیم یا کروی با قفسه فولادی
CA: رولبرینگ با قفسه برنجی ماشینکاری شده تکی
M: رولبرینگ با قفسه برنجی ماشینکاری شده
MA: رولبرینگ با قفسه برنجی ماشینکاری شده با راهنمای رینگ بیرونی
MB: رولبرینگ با قفسه برنجی ماشینکاری شده با راهنمای رینگ داخلی
K: رولبرینگ با سوراخ پخ‌دار با نسبت 1:12
K30: رولبرینگ با سوراخ پخ‌دار با نسبت 1:30
W33: رولبرینگ مجهز به شیار و سوراخ روغنکاری روی رینگ بیرونی
D: رولبرینگ مخروطی سری متریک با زاویه تماس تند(24 تا 32 درجه)
JR: رولبرینگ مخروطی با قابلیت تحمل بار زیاد
J: رولبرینگ مخروطی با استاندارد ISO شرکت NSK مجهز به قفسه فولادی پرس شده
WT: بلبرینگ پر شده با گریس با قابلیت تحمل دمای بالا و پایین
W64: بلبرینگ پر شده با روغن جامد
Y: بلبرینگ با قفسه برنجی با مرکزیت ساچمه
Z: بلبرینگ با صفحه فلزی پرس شده محافطظ در یک سمت
ZZ: همانند Z در دو سمت
مثال:
بر روی بلبرینگی عبارت BMO-6204/048S2/UA008A درج شده است. تفسیر عبارت مذکور به شرح ذیل است:
پیشوند:
BMO: سری بلبرینگ مجهز به انکودر یا اندازه‌گیری دور موتور
بخش اصلی:
6204: بلبرینگ شیار عمیق با قطر داخلی 20 میلیمتر
پسوند:
048/: تعداد پالس دیجیتال در هر دور 48 است.
S2: دارای خروجی دو سیگنال است.
U/: ناحیه بین‌المللی فروش
A: بلبرینگ مجهز به قفسه فولادی با مرکزیت ساچمه
008A: مجهز به کابل بدون کانکتور
