روش نقشه‌خوانی خانواده پژو سیتروئن – سمند

امروزه بسیاری از وظایف سیستم‌های مختلف خودرو توسط اجزا ساده الکتریکی انجام می‌شود سیستم‌هایی مانند استارت، بوق، چراغ‌های جلو نمونه‌های از سیستم‌های ساده الکتریکی مورداستفاده در خودروها هستند علاوه بر آنها باتوجه‌به اینکه کنترل در خودروها برای رسیدن به اهداف ایمنی، مسائل زیست‌محیطی و آسایش سرنشینان در خودرو بسیار مهم است و نظر به اینکه کنترل با کمک سیستم‌های الکتریکی و الکترونیکی نسبت به کنترل در سیستم‌های مکانیکی از دقت و کیفیت بیشتری برخوردار است بنابراین عجین نیست که روزبه‌روز شاهد رشد سیستم‌های الکتریکی و الکترونیکی در خودروها باشیم.
یکی از نیازهای اصلی سیستم‌های الکتریکی و الکترونیکی اتصالات سیمی یا همان دسته سیم است. نقشه‌های الکتریکی این ارتباط‌ها را نشان می‌دهند. بنابراین برای بررسی عملکرد سیستم‌های الکتریکی ساده و همین‌طور سیستم‌های الکترونیکی کنترلی نیازمند تشخیص ارتباطات اجزا الکتریکی با یکدیگر هستیم که این موضوع اهمیت نقشه‌خوانی را برای بررسی و عیب‌یابی نشان می‌دهد.
با استفاده از روش‌های عمومی عیب‌یابی دسته سیم و نقشه‌خوانی می‌توان در زمان صرفه‌جویی کرد و عیب‌یابی باکیفیت و دقیق را انجام داد. در این مقاله روش نقشه‌خوانی الکتریکی خانواده پژو / سیتروئن بررسی می‌شود. البته نظر به تشابه بالای  نقشه‌های خانواده سمند / دنا / رانا به نقشه‌های خانواده پژو /سیتروئن، از این مقاله برای نقشه‌خوانی این خودروها نیز می‌توان استفاده کرد.

آنچه در این مقاله خواهید خواند…
انواع نقشه الکتریکی
روش نقشه‌خوانی نقشه‌ها

انواع نقشه الکتریکی

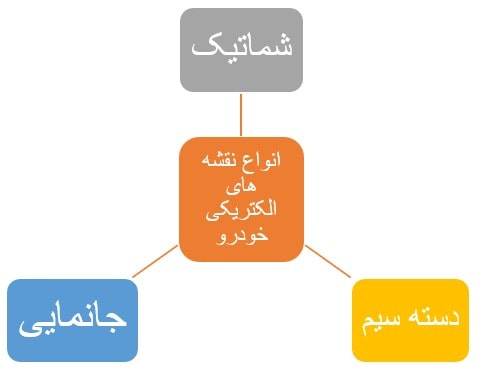

اولین گام در خواندن هر نقشه، این است که نوع نقشه تشخیص داده شود. شکل 1 انواع نقشه هال الکتریکی یک خودرو را نشان می‌دهد.

انواع نقشه‌های الکتریکی خودروشکل 1- انواع نقشه‌های الکتریکی خودرو

همانطور که مشاهده می‌شود سه نوع نقشه الکتریکی در خودروها وجود دارد:

  • نقشه‌های شماتیک
  • نقشه‌های دسته سیم
  •  نقشه‌های جانمایی

متناسب با شرکت ممکن است دو نقشه به‌صورت ادغام شده با هم ارائه شود. در خانواده پژو سیتروئن این نقشه‌ها به‌صورت مجزا در اختیار قرار گرفته است

نکته: در کنار این سه نوع نقشه الکتریکی اصلی گاهی نوعی راهنما نقشه‌خوانی نیز مطرح می‌شود که به‌صورت کلی نقشه‌های سینوپتیک و یا بلوک دیاگرام خوانده می‌شوند. منظور از این نقشه‌ها ارائه ارتباط بین کنترل یونیت‌ها (ایسیو – کامپیوتر خودرو – نود) با یکدیگر است.

نقشه شماتیک (Schematic Diagram)

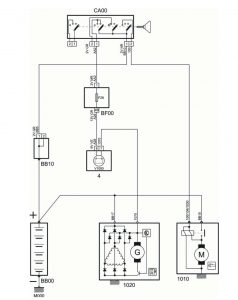

معروف‌ترین و شناخته‌شده‌ترین نقشه‌های الکتریکی در خودروها همین نوع نقشه‌ها هستند. شکل 2 فرم عمومی نقشه‌های شماتیک خانواده پژو سیتروئن را نشان می‌دهد.

نمونه نقشه شماتیک خانواده پژو - سیتروئنشکل 2- نمونه نقشه شماتیک خانواده پژو – سیتروئن

هدف از نقشه‌های شماتیک تجزیه‌وتحلیل عملکرد مدار موردنظر است. این نقشه‌ها برای پیداکردن احتمالات خرابی در عیب‌یابی بسیار، بسیار مهم هستند. آنچه به نام نقشه‌خوانی معرف شده است در واقع خواندن نقشه‌های شماتیک است

نقشه‌های دسته سیم – وایرینگ (Wiring Diagram)

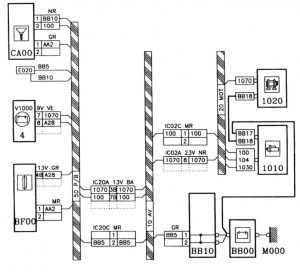

نقشه‌های دسته سیم که به نقشه‌های وایرینگ یا درخت سیم در خودرو نیز شناخته می‌شوند. شکل 3 این نوع نقشه را نشان می‌دهد.

 نمونه نقشه دسته سیم شکل 3- نمونه نقشه دسته سیم

اگرچه با نقشه‌های شماتیک می‌توان به بررسی مدار و تشخیص عیوب احتمالی پرداخت اما معمولاً نقشه‌های شماتیک خانواده پژو سیتروئن (و البته خانواده سمند) همه جزئیات را نشان نمی‌دهند مثلاً اگر در مدار سیم‌کشی، در مسیر میانی بین دو قطعه کانکتوری وجود داشته باشد در نقشه شماتیک، اثری از آن کانکتور دیده نمی‌شود. به همین دلیل نیاز به نقشه دیگری به نام نقشه دسته سیم وجود دارد. هدف از نقشه وایرینگ (Wiring) مشاهده ارتباط بین دسته سیم‌ها و کانکتورها و قطعات مدار موردنظر روی خودرو است. به‌عنوان‌مثال در این نقشه می‌تواند مشاهده کنید ارتباط بین دودسته سیم از کدام کانکتور و کدام پایه است

این مطلب را حتما بخوانید  فیوز

نکته: برخی شرکت‌های خودروساز، نقشه دسته سیم و شماتیک به‌نوعی با هم ادغام می‌شوند که در بررسی مدار آنها در مقاله‌های دیگر پرداخته خواهد شد.

نقشه‌های جانمایی (Installing Diagram)

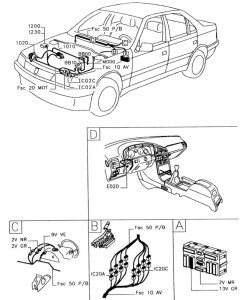

پس از اینکه تحلیل مدار با کمک نقشه شماتیک انجام شد و برای بررسی خرابی با استفاده از نقشه دسته سیم نقاط احتمالی و ضروری برای بررسی مشخص شد لازم است فرایند عیب‌یابی روی خودرو انجام شود. برای این کار باید بدانیم محل نصب قطعات روی خودرو کجاست. برخی قطعات روی خودرو مشخص هستند اما برخی موارد مانند رله‌ها، فیوزها، کانکتورها، یونیت‌ها، ممکن است به‌راحتی پیدا نشوند بنابراین به نقشه‌ای نیاز است که محل نصب قطعات روی خودرو در آنجا مشخص شده باشد به این نقشه‌ها، نقشه‌های جانمایی یا محل نصب می‌گویند. شکل 4 نمونه‌ای از این نقشه‌ها را نشان می‌دهد.

نمونه نقشه جانمایی در خانواده پژو سیتروئنشکل 4 – نمونه نقشه جانمایی در خانواده پژو سیتروئن

پس از آشنایی اولیه با انواع نقشه‌ها به شرح روش نقشه‌خوانی آنها می‌پردازیم

روش نقشه‌خوانی نقشه‌های شماتیک

جهت سهولت درک مطالب ابتدا فیلم روش خواندن نقشه های شماتیک را مشاهده کنید.



برای نقشه خوانی لازم است پس از انتخاب نقشه مناسب، به بررسی قطعات پرداخته شود. ابتدا به بررسی قطعه می‌پردازیم.

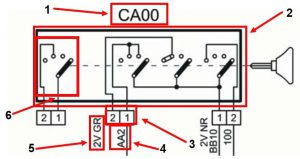

روش بررسی شکل قطعه 1-کد نام قطعه 2- شکل نمادین قطعه 3- کانکتور و پایه‌ها 4- کد سیم 5
5- رنگ کانکتور و تعداد پایه‌ها آن 6- شکل داخلی اجزا قطعه
شکل 5- روش بررسی شکل قطعه در نقشه شماتیک و شناسایی اجزا این

نام قطعه: هر شرکت برای خود استانداردی برای نام‌گذاری قطعات دارد که تممی قطعات کدبندی شده‌اند. با مراجعه به کتابچه راهنمای مدارهای الکتریکی این خودرو می‌توان به کد قطعات دسترسی پیدا کرد که در شکل 5 کد CA00، کد سوئیچ اصلی خودرو است.

شکل قطعه: نقشه‌های پژو – سیتروئن تاحدامکان شکل قطعه را طوری نشان می‌دهد که بتوانید تا حد زیادی عملکرد مدار را با مراجعه به این تشخیص دهید. در مورد شکل 5 باید گفت سوئیچ اصلی در این نقشه دارای 4 پل است که در زمان چرخاندن کلید داخل این، به دلیل وجود خط‌چین که همه پل‌ها را به هم متصل کرده است، همه پل‌ها با هم حرکت می‌کنند.

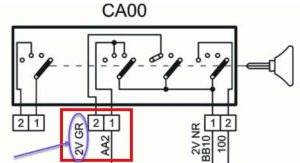

رنگ کانکتور و تعداد پایه‌ها: در نقشه‌های خانواده پژو کانکتورهای قطعات با تعداد پایه‌ها و رنگ کانکتور مشخص می‌شوند. شکل 6 این موضوع را نشان می‌دهد.

نحوه مشخص‌کردن تعداد پایه‌ها و رنگ کانکتورشکل 6- نحوه مشخص‌کردن تعداد پایه‌ها و رنگ کانکتور

عدد قبل از V نماد تعداد پایه‌های کانکتور و دو حرف بعد از V نماد رنگ کانکتور است. برای تشخیص رنگ از روی کد به جدول شکل 7 مراجعه کنید.

جدول کد رنگ کانکتور شکل 7- جدول کد رنگ کانکتور در نقشه‌های الکتریکی خانواده پژو سیتروئن سمند

باتوجه‌به جدول شکل 7 خواهیم داشت

2V GR = کانکتور 2 پایه خاکستری

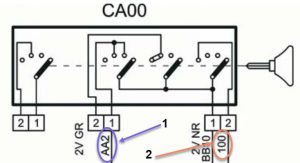

کد سیم: سیم در نقشه‌های پژویی معمولاً به دو روش کدبندی می‌شود. شکل 8 هر دو نمونه را نشان می‌دهد.

این مطلب را حتما بخوانید  پمپ بنزین

1-کدبندی با حروف و عدد 2- کدبندی با عدد

روش کدبندی سیم شکل 8- روش کدبندی سیم

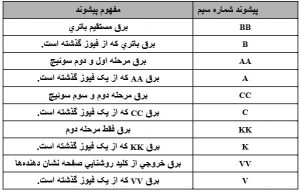

همانطور که در شکل 8 ملاحظه می‌شود برخی سیم‌ها با حروف و عدد مشخص می‌شوند. جدول شکل 9 مفهوم حروف درج شده در روی سیم را نشان می‌دهد.

مفهوم حروف درج شده روی سیم شکل 9- مفهوم حروف درج شده روی سیم (در صورت وجود)

مفهوم مراحل ذکر شده در شکل 9 عبارت‌اند از:

  • مرحله 1: سوئیچ یک مرحله (پله) چرخانده شود = وضعیت ACC = تجهیزات جانبی
  • مرحله 2: سوئیچ دو مرحله چرخانده شود= وضعیت IG = چراغ‌های پشت آمپر روشن
  • مرحله 3: سوئیچ سه مرحله چرخانده شود = وضعیت ST = استارت زدن

بنابراین خواهیم داشت

AA2= برق وضعیت IG (سوئیچ باز) – کد ضخامت سیم

نکته: سیم با کد M در نقشه‌های فرانسوی و کد E در خانواده سمند نشان‌دهنده این است که آن سیم از یک سمت حتماً به بدنه اتصال دارد.

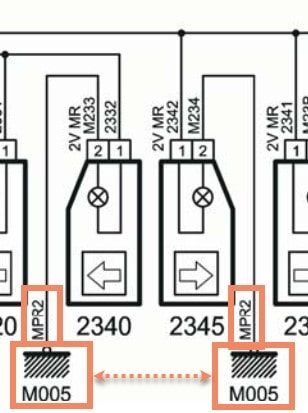

نکته: در مورد اتصال بدنه گاهی اتفاق می‌افتد که در نقشه دو محل با یک کد وجود داشته باشد. شکل 10 این موضوع را نشان می‌دهد.

استفاده از کد یکسان در دو محل شکل 10- استفاده از کد یکسان در دو محل روی نقشه شماتیک

اگر مانند شکل 10 دو کد اتصال بدنه یا کد سیم یکسان مشاهده شود به معنی این است که هر دو یکی هستند و فقط برای سهولت ترسیم به این صورت کشیده شده است

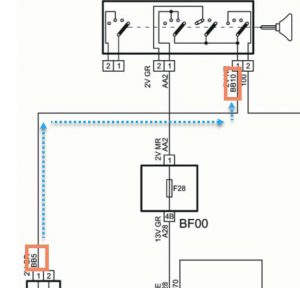

نکته: ممکن است در هنگام بررسی خط سیم‌کشی مشاهده شود دوسر سیم دو کد متفاوت دارند. (شکل 11)

تفاوت کد دوسر سیمشکل 11- تفاوت کد دوسر سیم

درصورتی‌که کد دوسر یک سیم در نقشه شماتیک مانند آنچه در شکل 11 نشان‌داده‌شده است باشد. یعنی حتماً در بین مسیر اتصالی وجود دارد که سایز یا رنگ سیم در این اتصال (مثلاً یک گره یا یک اینترکانکتور) تغییر کرده است. برای بررسی دقیق باید به نقشه دسته سیم مراجعه شود.

روش نقشه‌خوانی نقشه‌های سیم‌کشی

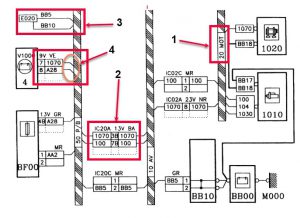

باتوجه‌به تشابه موارد در نقشه شماتیک و وایرینگ برای بررسی نقشه وایرینگ فقط نکات مهمی که در نقشه شماتیک وجود نداشته است ذکر خواهد شد. به شکل 12 توجه کنید.

نکات مهم در نقشه‌های دسته سیم1-کد دسته سیم 2- اطلاعات اینترکانکتور 3- گره در دسته سیم
4- روش کمکی برای سهولت پیگیری سیم
شکل 12- نکات مهم در نقشه‌های دسته سیم

کد دسته سیم: هر دسته سیم متناسب با محل قرار گرفتنش در خودرو دارای یک کد خاص است مثلاً کد MOT نشان می‌دهد دسته سیم موتور است.

اطلاعات اینترکانکتور: در بخش اطلاعات کانکتور راهنمایی‌های مناسبی در مورد کد کانکتور/ تعداد پایه‌های کانکتور / رنگ کانکتور و پایه‌های مورداستفاده در آن مدار قابل‌دسترسی است. (شکل 13)

اطلاعات مربوط به اینترکانکتور1- کد کانکتور 2- تعداد پایه‌های کانکتور 3-رنگ کانکتور 4- کد سیم 5- شماره پایه کانکتور
شکل 13- اطلاعات مربوط به اینترکانکتور

نکته مهم: اگر شماره پایه کانکتور از یک عدد و یک حرف تشکیل شده باشد (شکل 13 – شماره 5) مفهومش آن است که کانکتور یا اینترکانکتور مربوطه در چند ردیف قرار دارد. مثلاً:
7B در کانکتور 13 پایه به این معنی است که این کانکتور دارای و ردیف ۷تایی است ردیف اول A و ردیف دوم B نامیده می‌شوند. شکل 14 این موضوع را نشان می‌دهد.

نمونه کانکتور دو ردیفه و نحوه شماره‌گذاری آن
شکل 14- نمونه کانکتور دو ردیفه و نحوه شماره‌گذاری آن
