سنسور میل سوپاپ

انواع- اجزا- عملکرد

مدیریت موتور هر چه دقیق‌تر انجام شود راندمان موتور بالاتر می‌رود و میزان آلاینده‌های زیست‌محیطی نیز کاهش می‌یابد. دسترسی به اطلاعات دقیق از سنسورها (Sensor)و کنترل دقیق توسط عملگرها (Actuator) این امر را امکان‌پذیر می‌کند. یکی از سنسورهای مهم در مدیریت موتور، سنسور میل سوپاپ است.
نقش سنسور میل سوپاپ در مدیریت سوخت موتور بسیار مهم است. در این مقاله به انواع و اجزا , عملکرد این سنسور پرداخته می‌شود و در یک مقاله دیگر به خرابی ها و آثار آن پرداخته خواهد شد.

نام‌گذاری

سنسور میل سوپاپ (Camshaft sensor)یا دقیق‌تر سنسور موقعیت میل سوپاپ (Camshaft Position Sensor) به نام سنسور میل بادامک یا سنسور زاویه بادامک (Cam Angel Sensor)نیز گاهی در بازار شناخته می‌شود. این سنسور به‌صورت مخفف با حروف CMP یا CMP یا CPS نشان داده می‌شود. در این مقاله جهت یکنواخت نشدن متن از این نام‌ها استفاده خواهد شد.

وظیفه

از سنسور میل بادامک جهت تشخیص موقعیت و سرعت میل بادامک (زمان باز و بسته‌شدن سوپاپ‌های گاز و دود) نسبت به موقعیت میل لنگ (موقعیت پیستونها) استفاده میشود.

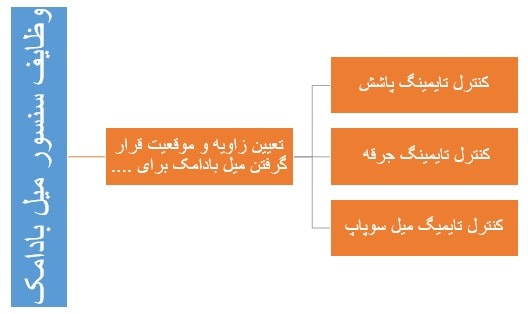

این سنسور یک وسیله الکترونیکی است که حرکت مکانیکی میل بادامک را به سیگنال‌هایی تبدیل و به سیستم مدیریت موتور برای کنترل زمان پاشش انژکتورها و جرقه شمع‌ها و تغییر موقعیت میل بادامک (تایم میل بادامک توسط سیستم تایمینگ متغیر سوپاپ‌ها) می‌فرستد. شکل 1 اهداف اصلی استفاده از سنسور میل بادامک را نشان می‌دهد.

وظایف سنسور میل سوپاپشکل 1- وظایف سنسور میل سوپاپ

به‌عبارت‌دیگر این سنسور برای پاشش ترتیبی انژکتورها به‌صورت تک‌تک و ترتیبی و احتراق کامل‌تر و در نتیجه مصرف سوخت و آلودگی کمتر بکار می‌رود. در سیستم‌های کنترل الکترونیکی سوخت و جرقه این سنسور زمان ترتیب پاشش انژکتورها را نسبت به سیکل موتور و ترتیب احتراق تعیین می‌کند.
باید به این نکته توجه کرد که سنسور موقعیت میل‌لنگ و سنسور میل بادامک باهم کار میکنند و این سنسور کنترل کاملتری برای تایمینگ و زمان بندی پاشش سوخت و جرقه ارائه میدهد.واین سنسور زمان پاشش سوخت سیلندر اول را تعیین میکند.

نکته: تأثیرگذاری اطلاعات سنسور میل‌لنگ و سنسور میل سوپاپ برای تایمینگ جرقه هم وزن نیست. به عبارت بهتر تأثیر اطلاعات سنسور میل‌لنگ برای تایمینگ جرقه بیشتر از سنسور میل سوپاپ است.

نکته: سنسور میل سوپاپ در موتورهایی استفاده می‌شود که نوع پاشش انژکتور‌ها از نوع ترتیبی است. ممکن است در موتورهایی که از سیستم پاشش جفت(دو پاشش هم زمان) استفاده می‌کنند سنسور میل بادامک مشاهده نشود.

این مطلب را حتما بخوانید  پیکر بندی کولر 206

نکته: برخی از موتورها با اینکه سنسور CPM ندارند اما از سیستم ترتیبی برای پاشش استفاده می‌کنند. این سیستم‌ها از یک ION Sensor استفاده می‌کنند. نوع شناخته شده آن در ایران روی خودرو 206 استفاده شده است که به سیستم دفیا (DEPHIA)شناخته می‌شود. عملکرد این سیستم در مقاله‌ای مجزا ارائه می‌شود.

انواع سنسور موقعیت میل بادامک

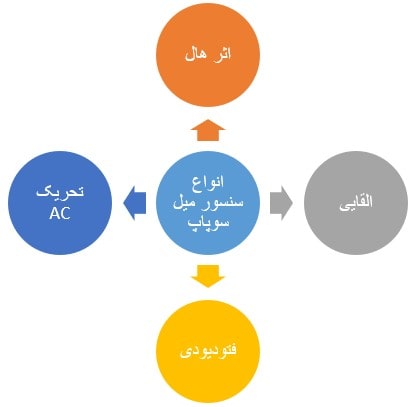

شکل 2 انواع سنسورهای CMP را نشان می‌دهد.

انواع سنسور میل بادامکشکل 2- انواع سنسور میل بادامک

بیشتر سنسورهای میل سوپاپ از نوع اثر هال هستند. اما ممکن است در برخی موارد سنسور القایی نیز مشاهده شود. سنسورهای از نوع فتو دیودی در نسل‌های قدیمی سیستم‌های انژکتوری ممکن است مشاهده شود اما امروزه دیگر این نوع استفاده نمی‌شود. جدیدترین سنسور میل بادامک از نوع تحریک AC (AC excited) است

سنسور‌میل‌سوپاپ از نوع فتو دیودی

میتوان گفت این نوع سنسور قدیمی ترین نوع سنسور میل سوپاپ است. عموما این سنسور در خودرو های اولیه انژکتوری و خودرو هایی که هنور دلکو داشتند نصب میشد. معمولا سنسور میل سوپاپ و سنسور میل لنگ به صورت رکیبی از دو فوتوکوبل روی دلکو قرار میگرفت.

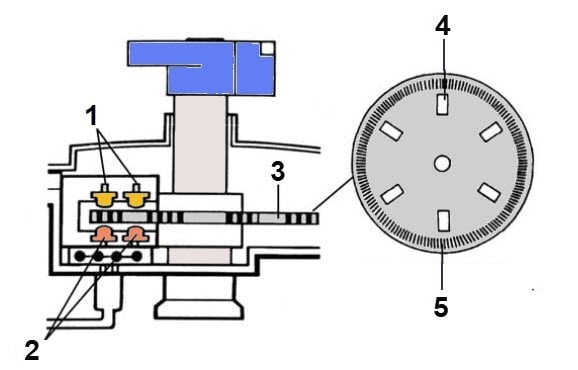

دلکو با دو سنسور دور موتور و میل سوپاپ 1- لامپ LED 2- فتو دیود 3- صفحه دوار 4- شکاف برای نقطه مرگ بالا 5- شکاف دور موتور
شکل 3- دلکو با دو سنسور دور موتور و میل سوپاپ ( 6 سیلندر)

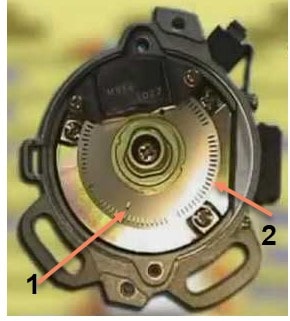

شکل 4 دلکو پراید انژکتوری و شکاف‌های مربوط به تشخیص دور موتور و نقطه مرگ بالا سیلندر 1 را نشان میدهد.

دلکو پراید انژکتوری نسل اول1- شکاف تشخیص نقطه مرگ بالا سیلندر ا 2- شکاف های تشخیص دور موتور
شکل 4- دلکو پراید انژکتوری نسل اول (معروف به پراید نیمه انژکتور)

سنسور‌میل‌سوپاپ از نوع اثر هال

همانطور که اشاره شد، معمولاً سنسورهای بکار رفته جهت موقعیت میل سوپاپ سنسورهای اثر هال هستند که این سنسورها یک اتصال سه پین دارند که دوتای آنها مثبت 12 ولت و منفی بدنه هستند که از تغذیه سیستم سوخت‌رسانی به‌عنوان تغذیه سنسور استفاده می‌شود و یک پین دیگر برای سیگنال خروجی به واحد کنترل است.(شکل 5)

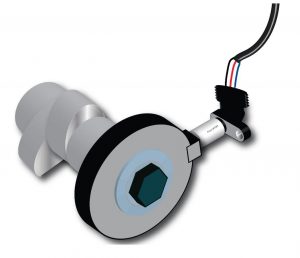

سنسور میل سوپاپ از نوع اثر هال شکل 5-سنسور‌میل‌سوپاپ از نوع اثر هال

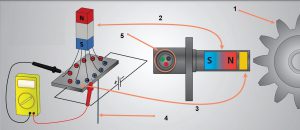

منحنی سنسور اثر هال (یا القایی) از نظر تعداد لوپ‌ها کاملاً به شکل روتور بستگی دارد. شکل 6 اجزا عمومی سنسور اثر هال را نشان می‌دهد.

اجزا عمومی سنسور اثر هال1- روتور 2- آهن‌ربا 3- واحد اثر هال 4- سیم سیگنال 5- کانکتور
شکل 6- اجزا عمومی سنسور اثر هال

این مطلب را حتما بخوانید  تست خلأ سنجی با اطلاعات سنسور مپ (MAP)

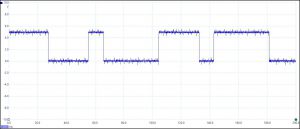

مطابق شکل 6 سیم سیگنال عمود بر جریان مثبت و منفی واحد اثر هال است این واحد به ترانزیستور اثر هال نیز شناخته می‌شود. موج تولیدی در این سنسور مربعی است و تعداد آن نسبت به دوران کاملاً متناسب به تعداد دندانه‌های روتور است. شکل 7 نمونه‌ای از منحنی این نوع سنسور را نشان می‌دهد.

منحنی نوعی سنسور میل سوپاپ از نوع اثر هال شکل 7- منحنی نوعی سنسور‌میل‌سوپاپ از نوع اثر هال

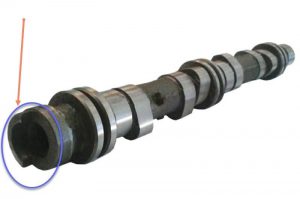

باتوجه‌به اهمیت نقطه مرگ بالا سیلندر اول، در برخی موتورها فقط یک نوسان در هر دور میل سوپاپ خواهند داشت. شکل 8 میل سوپاپ پراید و روتور آن را نشان می‌دهد.

میل سوپاپ پراید شکل 8- میل سوپاپ پراید و واحد روتور سنسور میل سوپاپ

باتوجه‌به فرم روتور در هر دور گردش میل سوپاپ یک موج مربعی به وجود خواهد آمد.

سنسور میل سوپاپ از نوع القایی (Inductive)

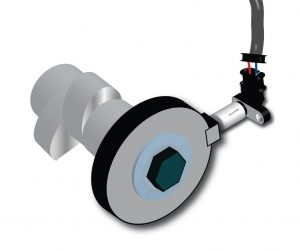

یکی دیگر از انواع سنسورها برای تعیین موقعیت میل بادامک، سنسور القایی است. این سنسورها معمولاً دارای دو پین (و یا سه پین که یکی از آنها پارازیت گیر است) هست. شکل 9 این نوع سنسور را نشان می‌دهد.

نمونه سنسور میل سوپاپ از نوع القاییشکل 9- نمونه سنسور‌میل‌سوپاپ از نوع القایی

باتوجه‌به اینکه اجزا داخلی این سنسور در مقاله سنسور میل‌لنگ توضیح داده شده است.برای اطلاعات بیشتر میتوانید به آن مقاله مراجعه کنید. سیگنال تولید شده در نوع القایی از نوع سینوسی است و تعداد موج های ان مانند نوع اثر هال به تعداد دندانه های روتور بستگی دارد.(شکل 10)

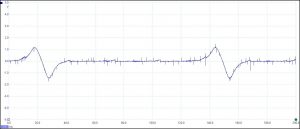

منحنی نوعی سنسور میل سوپاپ از نوع القاییشکل 10- منحنی نوعی سنسور میل سوپاپ از نوع القایی

سنسور میل سوپاپ از نوع تحریک AC (Ac Excited)

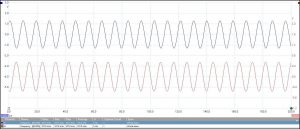

این نوع سنسورها در برخی موتورهای شرکت اپل یا جنرال موتور استفاده می‌شود. در ظاهر عملکرد این سنسور با نوع القایی مشابه به نظر می‌رسد اما تفاوت در عملکرد وجود دارد. واحد ECM سیگنالی با فرکانس 100 الی 150 کیلوهرتز را به سیم‌پیچ (بوبین) سنسور ارسال می‌کند. زمانی که قسمت بریده شده میل سوپاپ (مانند میل سوپاپ شکل 8) هم راستا می‌شود اجازه تحریک را داده و فرکانس دریافتی را با تغییرات، مجدداً به سمت ECM ارسال کند. شکل 11 سیگنال ارسالی و دریافتی ECM به واحد سنسور را نشان می‌دهد.

سیگنال ارسال و دریافتی ECM شکل 11- سیگنال ارسال و دریافتی ECM به واحد سنسور‌میل‌سوپاپ از نوع AC excited

در یک مقاله مجزا به آثار خرابی و روش‌های آزمایش این سنسور مهم پرداخته می‌شود.
